    动态平衡电动调节阀

    动态平衡电动调节阀

    技术参数

    产品型号:EDRV

    公称通径:DN25~DN250

    公称压力:PN1.0MPa~2.5MPa

    适用温度:-29ºC~+150ºC

    连接方式:法兰

    结构形式:二通平衡式

    驱动方式:电动

    阀体材质:铸铁、铸钢、不锈钢

    适用介质:水、油品、蒸汽、液体

    产品详情

    概述:

          我公司的动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。

          如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
          (1)、当进口压力P1升高时,(P1-P2) 增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2) 减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
          (2)当直行程电动执行器接受控制信号使阀轴延A- -B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差( P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是-定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。


    产品型号

    阀门形式

    规格

    压差范围(LPa

    流量范围

    m³/h

    工作压力

    流量误差

    流体温度

    AD-EDRV1











    二通

    DN25

    30-300

    0.2- -2.9









    PN16









    5%









    0-100°C

    AD-EDRV2

    DN32

    30-300

    0.5-4.7

    A/D-EDRV3

    DN40

    30-300

    1-7.7

    A/D-EDRV4

    DN50

    30-300

    2-12.1

    A/D-EDRV8

    DN65

    30-300

    3-20.4

    A/D-EDRV9

    DN80

    30-300

    5- 30.8

    AD-EDRV10

    DN100

    30-300

    10-45.3

    AID-EDRV11

    DN125

    30-300

    15-70.7

    AD-EDRV12

    DN150

    30-300

    20-101.8

    AD-EDRV13

    DN200

    33-300

    5.0-360

    AD-EDRV14

    DN250

    22-210

    4.0-460



    产品型号

    阀门形式

    规格

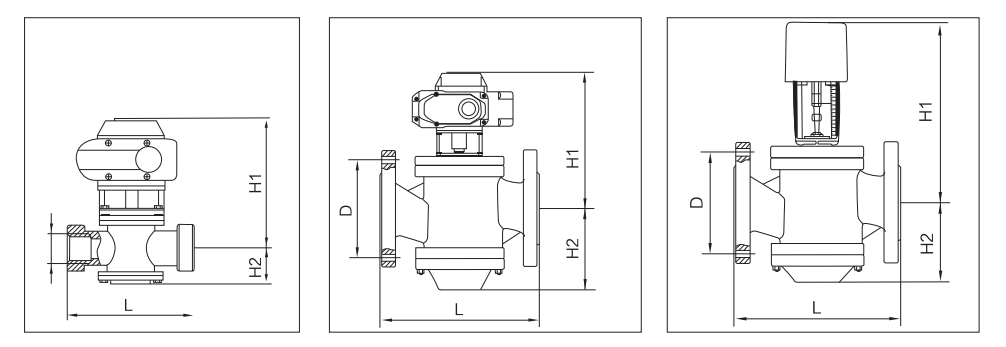

    外形及安装尺寸(mm)

    L

    H1

    H2

    D()法兰

    G螺纹

    A/D- EDRV1



    二通丝口

    DN25

    160

    265

    70

    -

    G1

    A/D- EDRV2

    DN32

    180

    275

    70

    -

    G1-1/4

    A/D- EDRV3

    DN40

    300

    290

    90

    -

    G1-1/2

    A/D-EDRV4

    DN50

    300

    290

    90

    -

    G2

    A/D- EDRV5









    二通法兰



    DN32

    160

    220

    70

    100

    -

    A/D- EDRV6

    DN40

    200

    235

    110

    110

    -

    A/D- EDRV7

    DN50.

    215

    230

    115

    125

    -

    A/D- EDRV8

    DN65

    230

    238

    120

    145

    -

    A/D- EDRV9

    DN80.

    275

    275

    146

    160

    -

    A/D-EDRV10

    DN100

    290

    295

    165

    180

    -

    A/D-EDRV11

    DN125

    315

    307

    208

    210

    -

    A/D-EDRV12

    DN150

    350

    326

    205

    240

    -

    A/D-EDRV13

    DN200

    430

    715

    295

    295

    -

    A/D-EDRV14

    DN250

    520

    740

    345

    355

    -
