产品型号：Y13X-16T
公称压力：1.6MPa
工作介质 ：水
工作温度：0℃≤t≤80℃
出口压力：0.1~0.55MPa
管螺纹标准：符合ISO228标准

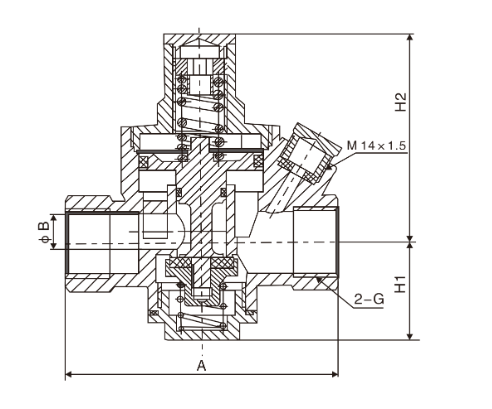

主要外形尺寸
|
DN(mm) |
NPS(in) |
L |
ΦB |
H1 |
H2 |
G |
|
15 |
1/2 |
72 |
12 |
30.2 |
84.5 |
1/2 |
|
20 |
3/4 |
76 |
12.5 |
27.2 |
87.5 |
3/4 |
|
25 |
1 |
78 |
17.5 |
33.5 |
103.2 |
1 |
|
32 |
11/4 |
84 |
18 |
33.5 |
103.7 |
11/4 |
|
40 |
11/2 |
101 |
24 |
46.5 |
134 |
11/2 |
|
50 |
2 |
123 |
25 |
52.5 |
138.5 |
2 |
