产品型号：Z85X
公称通经：50～300mm
公称压力：1.0～2.5MPa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
适用介质：水、油、气等
试验标准：GB13927 API 598
产品概述
沟槽暗杆弹性座封闸阀是一种软密封闸阀是引进国外技术生产的新型闸阀产品，拥有传统阀门所不具备的多种优势，应用范围广泛。它具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。沟槽闸阀重量轻，本体采用球墨铸铁制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

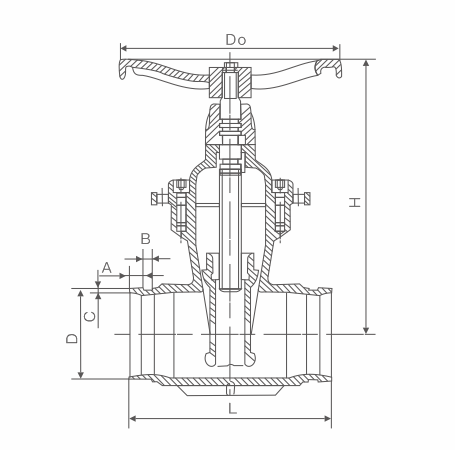

主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
D |
57/60 |
76 |
89 |
108/114 |
133/140 |
159/165 |
219 |
273 |
325 |
|
A |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
|
B |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
|
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
H |
325 |
455 |
455 |
455 |
140 |
500 |
620 |
750 |
880 |
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
