产品型号：LD71X-10/16/25Q
公称通径：DN50-150
公称压力：PN10/16/25
适用介质：水、油品、蒸汽等
适用温度：0-80℃
设计标准：GB/T12238
上法兰标准：ISO5211
试压标准：GB/T 13927
产品概述
手柄凸耳式蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点
1、设计新颖、合理、结构合理，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
6、流量特性趋于直线，调节性能好。
7、通过选择不同的零件材质，可以适用多种介质。

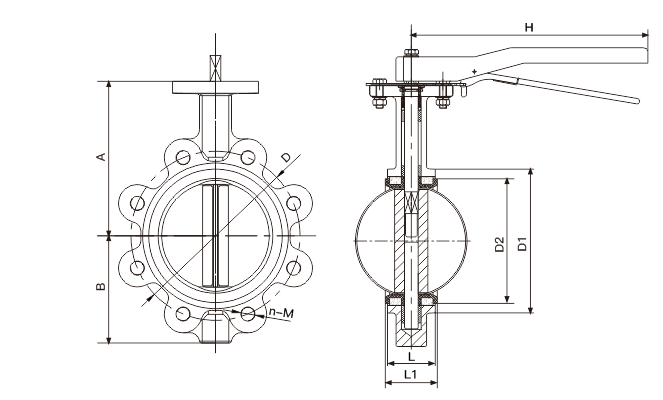

主要外形尺寸
|
口径 |
外形尺寸 |
PN10 |
PN16 |
PN25 |
||||||||||
|
mm |
in |
L |
L1 |
A |
B |
D1 |
D2 |
H |
D |
n-M |
D |
n-M |
D |
n-M |
|
50 |
2 |
42 |
46 |
131.5 |
75 |
91.5 |
74 |
260 |
125 |
4-M16 |
125 |
4-M16 |
125 |
4-M16 |
|
65 |
2.5 |
45 |
49 |
138 |
88 |
106.5 |
86 |
260 |
145 |
4-M16 |
145 |
4-M16 |
145 |
8-M16 |
|
80 |
3 |
45 |
49 |
152.8 |
98 |
122.5 |
101 |
260 |
160 |
8-M16 |
160 |
8-M16 |
160 |
8-M16 |
|
100 |
4 |
52 |
55 |
167.5 |
114 |
155 |
131 |
260 |
180 |
8-M16 |
180 |
8-M16 |
190 |
8-M20 |
|
125 |
5 |
55 |
58 |
182.5 |
127 |
183 |
156 |
260 |
210 |
8-M16 |
210 |
8-M16 |
220 |
8-M24 |
|
150 |
6 |
56 |
59 |
195 |
141 |
213 |
185 |
260 |
240 |
8-M20 |
240 |
8-M20 |
250 |
8-M24 |
