    不锈钢弹性座封闸阀

    不锈钢弹性座封闸阀

    技术参数

    产品型号:Z45X

    公称通径:DN50~600mm

    公称压力:PN1.0~2.5MPa

    工作温度:0~120℃

    适用介质:水

    驱动方式:手动、电动、气动等

    法兰标准:GB/T 17241.6、GB9113

    试验标准:GB13927、API598

    产品详情

    产品概述

           暗杆弹性座封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。适用于饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。


    结构特点

           1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
           2、有较强的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
           3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。


    主要零件材料

                    序号                 名称                 材料                 序号                 名称                 材料
                    1                 阀体                 球墨铸铁                 8                 止推垫                 锡青铜
                    2                 闸板                 球墨铸铁外覆EPDM                 9                 轴套                 锡青铜
                    3                 螺栓                 镀锌                 10                 螺栓                 镀锌
                    4                 密封圈                 NBR                 11                 轴盖                 球墨铸铁
                    5                 阀盖                 球墨铸铁                 12                 防尘罩                 NBR
                    6                 阀杆                 不锈钢                 13                 手轮                 铸铁
                    7                 "O”形密封圈                 NBR                 14                 紧固螺母                 镀锌

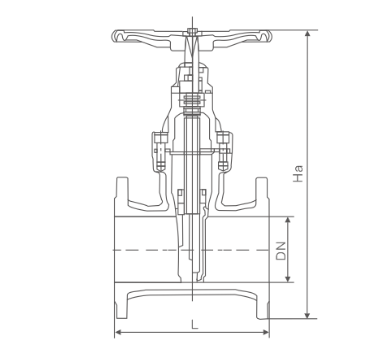

    主要外形连接尺寸

                    DN                 50                 65                 80                 100                 125                 150                 200                 250                 300                 350                 400                 450                 500                 600
                    L                 178                 190                 203                 229                 254                 267                 292                 330                 356                 381                 406                 432                 457                 508
