产品型号：
Z41X系列
公称压力：
PN1.0～1.6MPa
公称通径：
DN50～DN600
连接方式：
法兰
使用介质：
水、油、气等
适用温度：
-10～180℃
连接标准：
GB·ANSI·DIN·API·ISO·BS
阀体材质：
碳钢
阀盖材质：
碳钢
阀杆材质：
不锈钢
硬面材质阀座，API内件
产品概述
明杆弹性座封闸阀是一种新型的产品，引进国外先进的技术经过改造适应于水系统，克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具 有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、石油、化工、食品、药类、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品的特点
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2、重量轻：阀体采用球铁制成，重量轻，安装方便。
3、平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三道“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
主要性能参数
| 压力等级 | 1.0MPa、1.6MPa、2.5MPa |
| 阀体耐压 | 1.5MPa、2.4MPa、3.75MPa |
| 密封试验 | 1.1MPa、1.76MPa、2.75MPa |
| 工作温度 | 0～80℃ |
| 适用介质 | 水 |
主要零件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | 球墨铸铁 | 8 | 止推垫 | 锡青铜 |
| 2 | 闸板 | 球墨铸铁外覆EPDM | 9 | 轴套 | 锡青铜 |
| 3 | 螺栓 | 镀锌 | 10 | 螺栓 | 镀锌 |
| 4 | 密封圈 | NBR | 11 | 轴盖 | 球墨铸铁 |
| 5 | 阀盖 | 球墨铸铁 | 12 | 防尘罩 | NBR |
| 6 | 阀杆 | 不锈钢 | 13 | 手轮 | 铸铁 |
| 7 | “O”形密封圈 | NBR | 14 | 紧固螺母 |
|

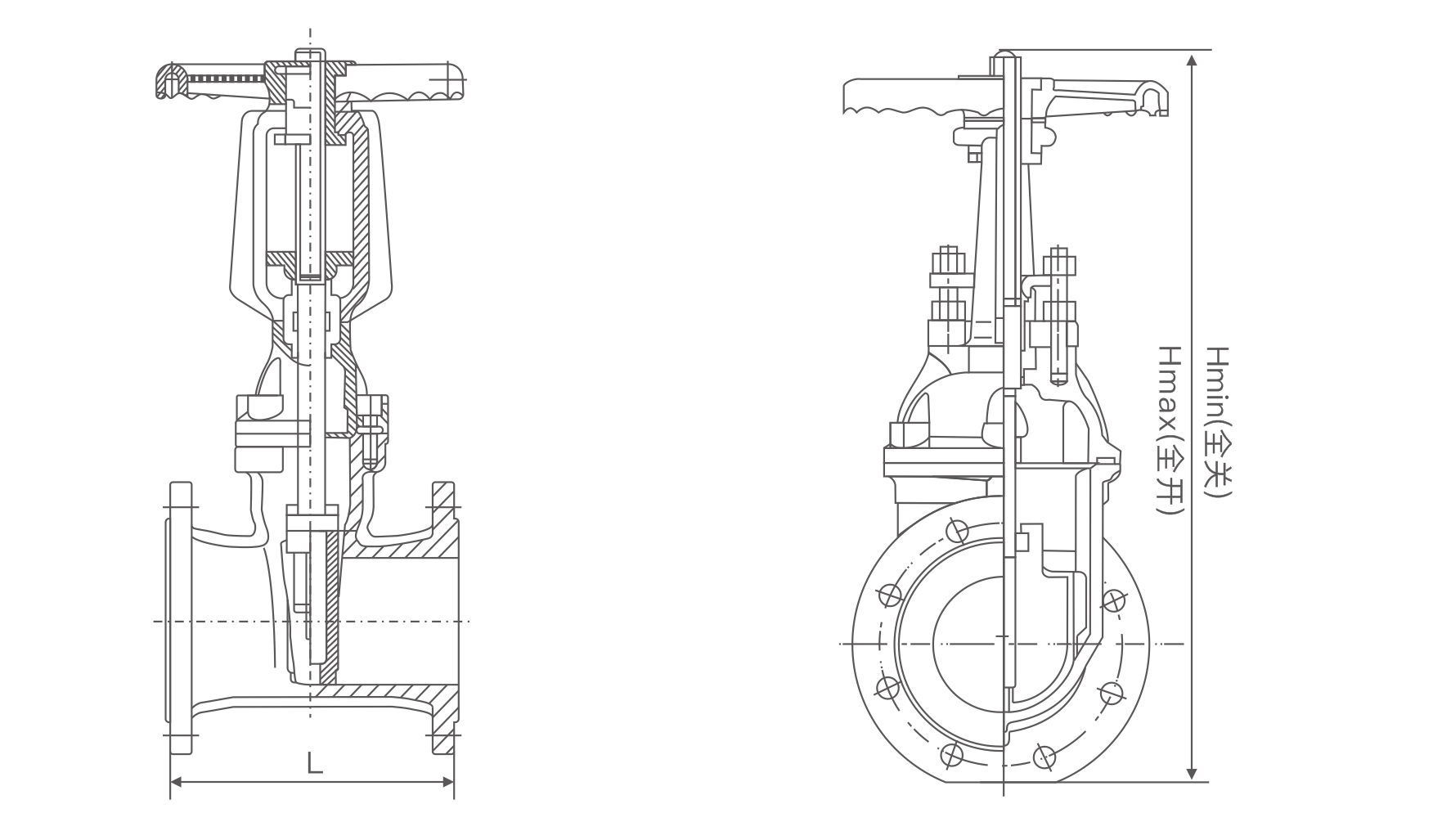

主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
