产品型号：XD381X
公称通径：DN50~DN300 (2"~12")
公称压力：Class 200PSI/250PSI
工作温度：0°C~80°C
适用介质：饮用水、给排水等
阀体材质：球墨铸铁
产品概述
蜗轮信号沟槽蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。
产品特点
1、阀门采用中线型密封结构设计，扭矩轻，密封性能好；
2、蝶板、阀杆采用无销设计连接，连接可靠性好；
3、蝶板整体采用包胶硫化，耐腐蚀性好；
4、阀门与管道的连接采用卡箍连接形式，安装方便、快速；
5、阀门的驱动方式多样化，可配置把手操作、蜗轮蜗杆操作、电动及气动操作方式。

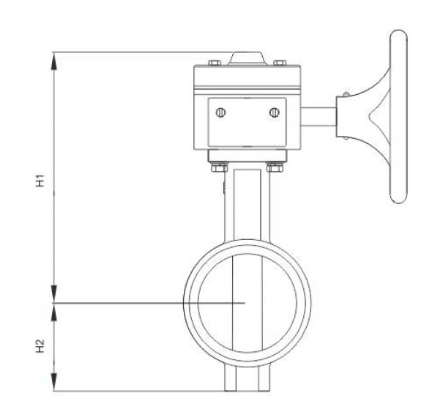

产品尺寸图
主要外形连接尺寸
|
型号 |
DN |
ΦA |
ΦC |
L |
H1 |
H2 |
|
ZSXDF 7-Q-50-16-XD381X |
50 |
57.2 |
60.3 |
88 |
161 |
51 |
|
ZSXDF 7-Q-65-16-XD381X |
65 |
72.3 |
76.1 |
96 |
159 |
68 |
|
ZSXDF 7-Q-80-16-XD381X |
80 |
84.9 |
88.9 |
96 |
165 |
77 |
|
ZSXDF 7-Q-100-16-XD381X |
100 |
110.1 |
114.3 |
115 |
189 |
93 |
|
ZSXDF 7-Q-125-16-XD381X |
120 |
135.5 |
139.7 |
115 |
205 |
106 |
|
ZSXDF 7-Q-150-16-XD381X |
150 |
160.8 |
165.1 |
132 |
217 |
116 |
|
ZSXDF 7-Q-200-16-XD381X |
200 |
214.4 |
219.1 |
147 |
265 |
156 |
