产品型号：D81X
公称通径：DN50~DN600(2"~24")
公称压力：PN10/16/25
工作温度：0°C~80°C
适用介质：水及泡沫混合液
阀体材质：球墨铸铁
产品概述
手柄消防沟槽蝶阀具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
产品特点
1、阀门采用中线型密封结构设计，扭矩轻，密封性能好；
2、蝶板、阀杆采用无销设计连接，连接可靠性好；
3、蝶板整体采用包胶硫化，耐腐蚀性好；
4、阀门与管道的连接采用卡箍连接形式，安装方便、快速；
5、阀门的驱动方式多样化，可配置把手操作、蜗轮蜗杆操作、电动及气动操作方式。

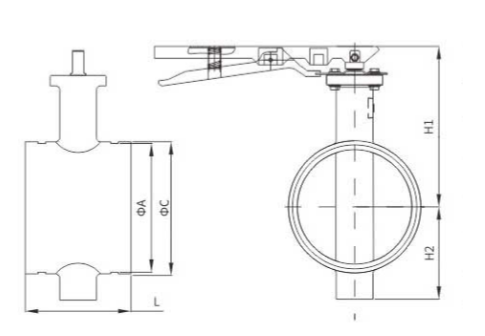

主要外形连接尺寸
|
型号 |
DN |
ΦA |
ΦC |
L |
H1 |
H2 |
|
ZSDF 8-Q-50-16-D81X |
50 |
57.2 |
60.3 |
88 |
136 |
62 |
|
ZSDF 8-Q-65-16-D81X |
65 |
72.3 |
76.1 |
96 |
142 |
70 |
|
ZSDF 8-Q-80-16-D81X |
80 |
84.9 |
88.9 |
96 |
149 |
79 |
|
ZSDF 8-Q-100-16-D81X |
100 |
110.1 |
114.3 |
115 |
173 |
94 |
|
ZSDF 8-Q-125-16-D81X |
125 |
135.5 |
139.7 |
115 |
187 |
108 |
|
ZSDF 8-Q-150-16-D81X |
150 |
160.8 |
165.1 |
132 |
201 |
117 |
