公称压力：0.6MPa-4.0MPa
公称通径：40mm~1600mm
密封试验压力：0.66MPa~4.4MPa
壳体试验压力：0.9MPa~6.0MPa
工作温度：-29~260℃
适用介质：清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式：手动、电动、气动
连接形式：法兰连接、对夹连接
安装方式：立式安装、卧式安装
产品概述
侧装式全通径偏心半球阀是在吸收消化国内外的先进技术而研发成功的新产品，也是填补国内阀门品种空白的创新产品，是在认真权衡球阀、蝶阀、闸阀等多种阀门优缺点的前提下，借鉴进口类似产品而开发的全部国产化创新产品，鉴定结论指出：在某些方面的使用性能上更优于闸阀、截止阀和球阀等同类产品，可以推广应用于石油、化工、电力和冶金等行业，其核心技术属国内初创，它设计特别、结构新颖。产品投放市场以来，受到顾客的青睐。
产品特点
1、阀座设计外台阶与阀体设计内台阶相配合的结构，非常有效的防止球体与阀座发生卡阻、阀座脱离等现象。
2、流通面积大无流阻：全流通道设计，通径完全畅通，开启后球体藏于阀腔内，无流阻直流通道，流道畅通不会出现积灰或卡死现象，压力误失小，介质不会沉积在阀腔内。
3、开关轻便：由于偏心的原理，开启时球体与阀座完全脱离开，无任何接触，启闭扭矩小，转90°即可启闭完成，操作轻便。
|
公称压力 |
公称通径 |

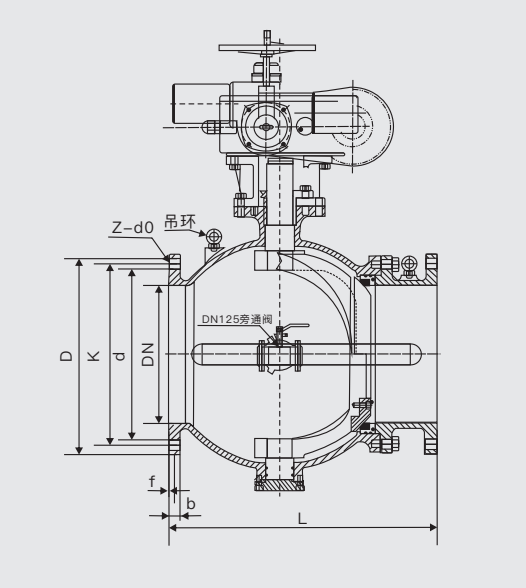

尺寸（mm） |
||||||
|
L |
D |
K |
d |
b |
f |
Z-d0 |
||
|
0.6MPa |
50 |
203 |
140 |
110 |
88 |
16 |
2 |
4-Φ14 |
|
80 |
241 |
190 |
150 |
124 |
18 |
2 |
4-Φ18 |
|
|
100 |
305 |
210 |
170 |
144 |
18 |
2 |
4-Φ18 |
|
|
125 |
356 |
240 |
200 |
174 |
18 |
2 |
8-Φ18 |
|
|
150 |
394 |
265 |
225 |
199 |
20 |
2 |
8-Φ18 |
|
|
200 |
457 |
320 |
280 |
254 |
22 |
2 |
8-Φ18 |
|
|
250 |
533 |
375 |
335 |
309 |
24 |
2 |
12-Φ18 |
|
|
300 |
610 |
440 |
395 |
363 |
24 |
2 |
12-Φ22 |
|
|
350 |
686 |
490 |
445 |
413 |
24 |
2 |
12-Φ22 |
|
|
400 |
762 |
540 |
495 |
463 |
24 |
2 |
16-Φ22 |
|
|
450 |
864 |
595 |
550 |
518 |
24 |
2 |
16-Φ22 |
|
|
500 |
914 |
645 |
600 |
568 |
26 |
2 |
20-Φ22 |
|
|
600 |
1067 |
755 |
705 |
667 |
30 |
5 |
20-Φ26 |
|
|
700 |
1245 |
860 |
810 |
772 |
26 |
5 |
24-Φ26 |
|
|
800 |
1372 |
975 |
920 |
878 |
26 |
5 |
24-Φ30 |
|
|
900 |
1524 |
1075 |
1020 |
978 |
26 |
5 |
24-Φ30 |
|
|
1000 |
1700 |
1175 |
1120 |
1078 |
26 |
5 |
28-Φ30 |
|
|
1100 |
1700 |
1275 |
1220 |
1180 |
28 |
5 |
28-Φ30 |
|
|
1200 |
1750 |
1405 |
1340 |
1295 |
28 |
5 |
32-Φ30 |
|
|
1400 |
1880 |
1630 |
1560 |
1510 |
32 |
5 |
36-Φ36 |
|
|
1600 |
2090 |
1830 |
1760 |
1710 |
34 |
5 |
40-Φ36 |
|
|
1800 |
2337 |
2045 |
1970 |
1918 |
36 |
5 |
44-Φ39 |
|
|
2000 |
2650 |
2265 |
2180 |
2125 |
38 |
5 |
48-Φ42 |
|
