产品口径:3/8”-2”
产品类型:直动式
连接接口:PT/NPT
主要材料:304/316/青铜
适用介质:清水
使用温度: 0-80℃
压力等级: PN10、PN16
产品概述
D200系列直动减压阀自动把管线较高的进口压力转换成较低的出口压力，并保持相对稳定。主要是用于商业建筑和灌溉系统，节约能源和减少水的浪费。过高压力对于家庭管道系统有害，导致管道、水龙头、电气等损坏，这时安装直驱式减压阀，可降低主管网压力，当管线水压力降低后就会使用更少的水，这是一个简单的方案来减少水资源浪费。

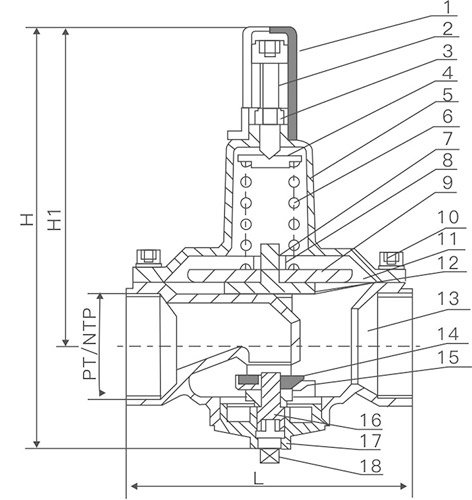

主要零件材料
|
序号 |
名称 |
材质 |
序号 |
名称 |
材质 |
|
1 |
护套 |
ABS |
10 |
内六角螺钉 |
A2 |
|
2 |
调节螺钉 |
SUS304 |
11 |
膜片 |
NBR+尼龙布 |
|
3 |
锁紧螺母 |
A2 |
12 |
阀芯 |
SUS304 |
|
4 |
弹簧压盖 |
SUS304 |
13 |
阀体 |
SUS304 |
|
5 |
阀盖 |
SUS304 |
14 |
阀瓣 |
SUS304+NBR |
|
6 |
弹簧 |
Cr-Van |
15 |
O型圈 |
NBR |
|
7 |
防松螺母 |
A2 |
16 |
定位螺钉 |
SUS304 |
|
8 |
蝶形弹簧 |
碳钢镀镍 |
17 |
下端盖 |
SUS304 |
|
9 |
膜片压板 |
SUS304 |
18 |
螺塞 |
SUS304 |
主要外形连接尺寸
|
英寸 |
DN |
L |
H |
H1 |
|
3/8 |
10 |
80 |
175 |
133 |
|
1/2 |
15 |
97 |
168 |
128 |
|
3/4 |
20 |
100 |
178 |
135 |
|
1 |
25 |
106 |
183 |
139 |
|
1 1/4 |
32 |
112 |
188 |
143 |
|
1 1/2 |
40 |
124 |
190 |
144 |
|
2 |
50 |
170 |
216 |
164 |
