产品型号：KXT-16
公称通径：DN32~ 3000mm
公称压力：PN1.0~2.5MPa
适用温度：-15~+115℃ （特殊可达-30 ~ +250℃）
适用介质：空气、压缩空气、水、海水、热水、油、酸、喊等
主要材质：橡胶
产品概述
可曲挠单球橡胶接头是橡胶连接件的一种，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。广泛用于化工、建筑、给水、排水、石油、轻 重工业、冷冻、卫生、水暖、消防、电力等基础工程。
产品特点
1、橡胶接头可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。
2、根据材料不同橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
3、橡胶接头材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4、如橡胶接头架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5、如橡胶接头管路压力过高时，应用极限螺栓将两端法兰连在一起。
主要零部件材料
|
项目 |
型号 |
KXT-1 |
KXT-2 |
KXT-3 |
|
工作压力MPa(kgf/cm2) |
1.0（10） |
1.6（16） |
2.5（25） |
|
|
爆破压力MPa(kgf/cm2) |
2.0（20） |
3.0（30） |
4.5（45） |
|
|
真空度KPa(mm/Hg) |
53.3（400） |
86.7（650） |
100（750） |
|
|
适用温度℃ |
-15～+115，特殊可达-30～+250 |
|||
|
适用介质 |
空气、压缩空气、水、海水、热水、油、酸、碱等 |
|||

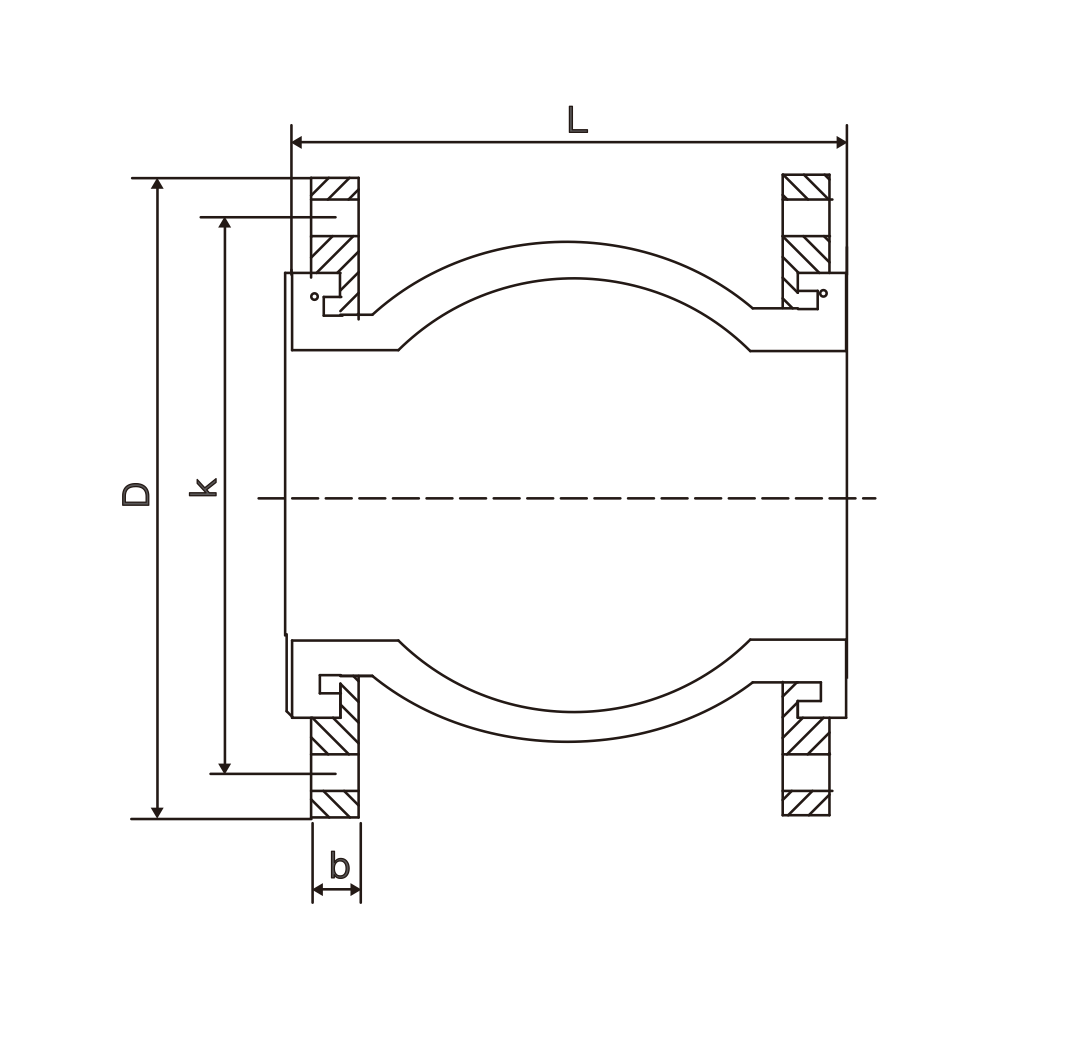

主要外形尺寸
| 公称通径DN |
长度 L |
法兰厚度 b |
螺栓数量 |
螺栓孔直径 mm |
螺栓孔中心圆直径K mm |
轴向位移mm |
横向位移 mm |
偏转角度 （a1+a2） |
||
| mm | 英寸 | 伸长 | 压缩 | |||||||
| 32 | 1.25 | 95 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15° |
| 40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15° |
| 65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 24 | 8 | 23 | 240 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 24 | 8 | 23 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 26 | 12 | 23 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 28 | 12 | 23 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 28 | 16 | 23 | 460 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 30 | 16 | 25 | 515 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 30 | 20 | 25 | 565 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 32 | 20 | 25 | 620 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 36 | 20 | 30 | 725 | 16 | 25 | 22 | 15° |
| 700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15° |
| 800 | 32 | 260 | 38 | 24 | 34 | 950 | 16 | 25 | 22 | 15° |
| 900 | 36 | 260 | 42 | 28 | 34 | 1050 | 16 | 25 | 22 | 15° |
| 1000 | 40 | 260 | 44 | 28 | 34 | 1160 | 18 | 26 | 24 | 15° |
| 1200 | 48 | 260 | 48 | 32 | 41 | 1380 | 18 | 26 | 24 | 15° |
| 1400 | 56 | 350 | 44 | 36 | 34 | 1560 | 20 | 28 | 26 | 15° |
| 1600 | 64 | 350 | 46 | 40 | 34 | 1760 | 25 | 35 | 30 | 10° |
| 1800 | 72 | 350 | 52 | 44 | 41 | 1970 | 25 | 35 | 30 | 10° |
| 2000 | 80 | 420 | 54 | 48 | 48 | 2180 | 25 | 35 | 30 | 10° |
| 2200 | 88 | 420 | 60 | 52 | - | 2390 | 25 | 35 | 30 | 10° |
| 2400 | 96 | 420 | 62 | 56 | - | 2600 | 25 | 35 | 30 | 10° |
| 2600 | 104 | 450 | 64 | 60 | - | 2810 | 25 | 35 | 30 | 10° |
| 2800 | 112 | 450 | 68 | 64 | - | 3020 | 25 | 35 | 30 | 10° |
| 3000 | 120 | 500 | 70 | 68 | - | 3220 | 25 | 35 | 30 | 10° |
