产品型号：XD341X/ZSXDF 4-Q
公称通径：DN50~DN600(2"~24")
公称压力：PN16
工作温度：0℃~85℃
适用介质：水及泡沫混合液
阀体材质：球墨铸铁
产品概述
消防信号法兰蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

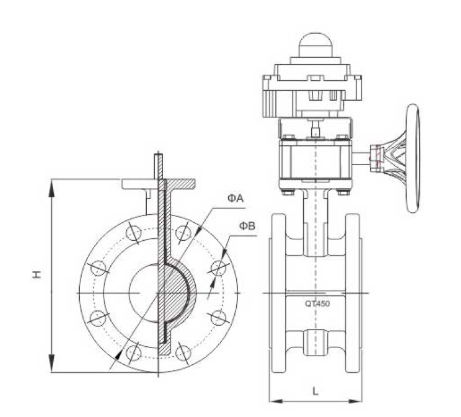

产品尺寸图
主要外形连接尺寸
|
型号 |
DN |
L |
H |
A |
B |
|
ZSXDF 4-Q-50-EX |
50 |
108 |
200 |
125 |
4-Φ18 |
|
ZSXDF 4-Q-65-EX |
65 |
112 |
218 |
145 |
4-Φ18 |
|
ZSXDF 4-Q-80-EX |
80 |
114 |
232 |
160 |
4-Φ18 |
|
ZSXDF 4-Q-100-EX |
100 |
127 |
245 |
180 |
8-Φ18 |
|
ZSXDF 4-Q-125-EX |
125 |
140 |
290 |
210 |
8-Φ23 |
|
ZSXDF 4-Q-150-EX |
150 |
140 |
320 |
240 |
8-Φ23 |
|
ZSXDF 4-Q-200-EX |
200 |
152 |
388 |
295 |
12-Φ23 |
|
ZSXDF 4-Q-250-EX |
250 |
165 |
477 |
355 |
12-Φ25 |
|
ZSXDF 4-Q-300-EX |
300 |
178 |
536 |
410 |
12-Φ23 |
